進(jìn)口再生塑料監(jiān)管中的主要風(fēng)險(xiǎn)

主要風(fēng)險(xiǎn)

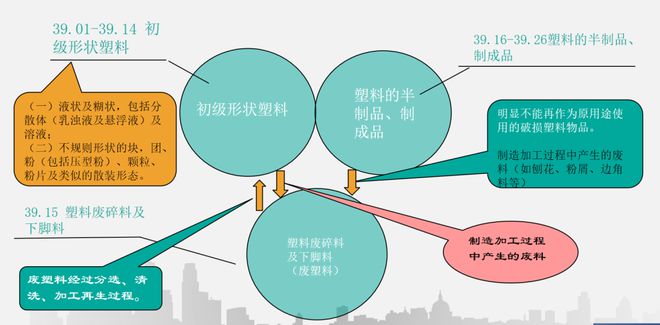

（1）再生塑料屬于新興的領(lǐng)域，目前沒有對(duì)應(yīng)的稅號(hào)，需要參考初級(jí)形狀原生料進(jìn)行歸類。

（2）再生塑料品質(zhì)參差不齊，固體廢物屬性不明確。

塑料固體廢物主要涉及的類型

      《GB 34330-2017 固體廢物鑒別標(biāo)準(zhǔn) 通則》，給出了固體廢物的定義以及一般的判定原則，對(duì)于具體的塑料固體廢物，主要涉及：

 （1）熱固性塑料的廢碎料及下腳料。

  （2）明顯不能再作為原用途使用的廢舊塑料物品，以及塑料制造加工過(guò)程中產(chǎn)生的邊角料、下腳料、殘次品、廢碎料（刨花、粉屑等）。

 （3）低端劣質(zhì)的再生塑料，包括由兩種或兩種以上塑料的廢碎料、邊角料、下腳料構(gòu)成的不均勻混合物，即使已經(jīng)加工成初級(jí)形狀，仍屬于固體廢物。

進(jìn)口再生塑料的關(guān)鍵因素

因素1：外觀、材料一致性、均勻性。（組成分析、熔體流動(dòng)速率偏差、密度偏差等）

        判斷廢塑料是否經(jīng)過(guò)分選、清洗、加工再生過(guò)程。

因素2：氣味、有毒有害物質(zhì)（放射性、重金屬、鄰苯、多溴、殘留單體等）

        判斷是否來(lái)源于已經(jīng)被污染的廢塑料，再加工過(guò)程是否有違規(guī)添加劑，或者已經(jīng)發(fā)生了嚴(yán)重的降解等。

因素3：性能指標(biāo)（拉伸性能、彎曲性能、沖擊性能等）

        判斷后續(xù)加工利用價(jià)值、市場(chǎng)價(jià)值等。

典型案例分析

案例1

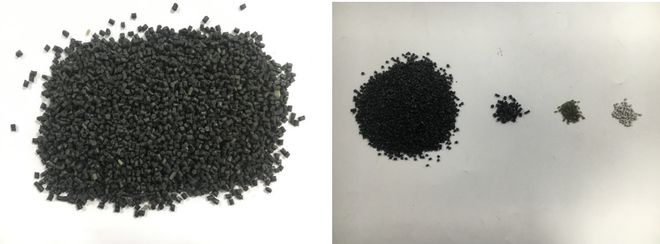

1、主體材料分析：樣品主要為黑色顆粒，顆粒大小不均勻，樣品的主要成分為聚氯乙烯。

2、對(duì)樣品進(jìn)行檢測(cè)，結(jié)果表明大粒和小粒占比76.6%（質(zhì)量分?jǐn)?shù)），正常粒子占比23.4%（質(zhì)量分?jǐn)?shù)）。

3、氣味分析：樣品有氣味，但無(wú)干擾刺激性氣味，評(píng)級(jí)結(jié)果為2.0級(jí)。

4、重金屬、多溴聯(lián)苯和多溴二苯醚、鄰苯二甲酸酯等限用物質(zhì)分析結(jié)果結(jié)果表明重金屬鉛含量為5321mg/kg（標(biāo)準(zhǔn)限量要求為1000mg/kg）。

5、結(jié)論：樣品為利用廢塑料加工而成的聚氯乙烯再生塑料顆粒，混有廢塑料再加工過(guò)程中產(chǎn)生的下腳料，且有害物質(zhì)鉛含量不滿足GB/T 40006.1-2021標(biāo)準(zhǔn)中關(guān)于限用物質(zhì)的要求，樣品是被有害物質(zhì)鉛污染的聚氯乙烯再生塑料及其下腳料。依據(jù)GB 34330-2017標(biāo)準(zhǔn)，判定樣品屬于固體廢物。

案例2

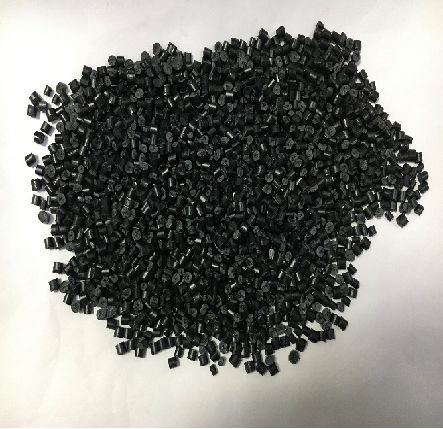

1、主體材料分析：樣品為黑色顆粒，顆粒大小不均勻。樣品的主要成分為聚苯乙烯。

2、氣味分析：樣品有氣味，但無(wú)干擾刺激性氣味，評(píng)級(jí)結(jié)果為3.0級(jí)。

3、重金屬、多溴聯(lián)苯和多溴二苯醚、鄰苯二甲酸酯等限用物質(zhì)分析結(jié)果結(jié)果表明多溴二苯醚含量為7890mg/kg（標(biāo)準(zhǔn)限量要求為1000mg/kg）。

4、結(jié)論：樣品為利用廢塑料加工而成的聚苯乙烯烯再生塑料顆粒，有害物質(zhì)多溴二苯醚含量不滿足GB/T 40006.1-2021標(biāo)準(zhǔn)中關(guān)于限用物質(zhì)的要求，樣品是被有害物質(zhì)多溴二苯醚污染的聚苯乙烯再生塑料。依據(jù)GB 34330-2017標(biāo)準(zhǔn)，判定樣品屬于固體廢物。

案例3

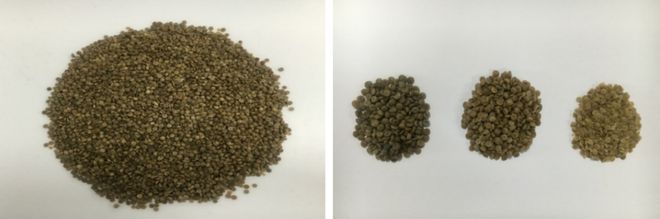

1、主體材料分析：樣品由淺褐色粒子和深褐色粒子組成，淺褐色顆粒厚薄不均勻，主要成分均為低密度聚乙烯（密度≤0.940g/cm3）。

2、氣味分析：樣品含有強(qiáng)烈刺激性氣味，評(píng)級(jí)結(jié)果為5.0級(jí)。

3、重金屬、多溴聯(lián)苯和多溴二苯醚、鄰苯二甲酸酯等限用物質(zhì)分析結(jié)果滿足要求。

4、按照GB/T 40006.2-2021標(biāo)準(zhǔn)對(duì)樣品進(jìn)行拉伸性能測(cè)試。

項(xiàng)目

        拉伸強(qiáng)度，MPa

        拉伸斷裂標(biāo)稱應(yīng)變，%

        樣品測(cè)試結(jié)果

        11.4（≥12）

        101（≥200）

5、結(jié)論：樣品為不均勻的再生塑料，氣味不滿足GB/T 40006.1-2021要求，拉伸強(qiáng)度和拉伸斷裂標(biāo)稱應(yīng)變性能不滿足GB/T 40006.2-2021要求。依據(jù)GB 34330-2017標(biāo)準(zhǔn)，判定樣品屬于固體廢物。

案例4

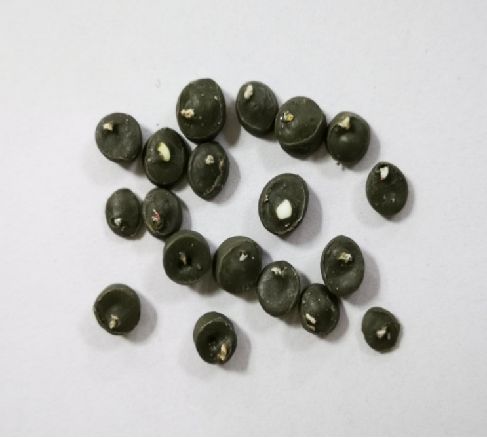

1、主體材料分析：樣品為黑色塑料顆粒，顆粒大小基本一致，肉眼可見顆粒包裹有與本體顏色不一致的雜質(zhì)。樣品的主要成分為聚乙烯-聚丙烯共混物（以聚乙烯為主），雜質(zhì)的主要成分為聚酯。

2、氣味分析：樣品有氣味，但無(wú)干擾刺激性氣味，評(píng)級(jí)結(jié)果為2.0級(jí)。

3、重金屬、多溴聯(lián)苯和多溴二苯醚、鄰苯二甲酸酯等限用物質(zhì)分析結(jié)果滿足要求。

4、結(jié)論：分揀不干凈的廢塑料造粒得到的再生塑料，樣品材質(zhì)不均勻，屬于廢塑料再加工過(guò)程中產(chǎn)生的下腳料。依據(jù)GB 34330-2017標(biāo)準(zhǔn)，判定樣品屬于固體廢物。

案例5

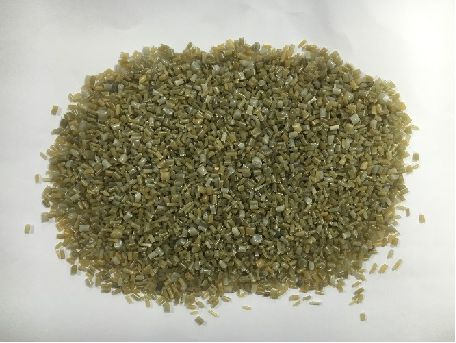

1、主體材料分析：灰色顆粒和棕色顆粒的主要成分為聚酰胺66（PA66），深棕色顆粒的主要成分為聚酰胺6（PA6）。

2、氣味分析：樣品有明顯氣味，但無(wú)干擾刺、激性氣味，評(píng)級(jí)結(jié)果為3.0級(jí)。

3、重金屬、多溴聯(lián)苯和多溴二苯醚、鄰苯二甲酸酯等限用物質(zhì)分析結(jié)果滿足要求。

4、結(jié)論：樣品為廢塑料經(jīng)過(guò)加工處理后不同顏色、不同成分混雜的塑料粒子，表明樣品來(lái)源于不同生產(chǎn)工藝生產(chǎn)過(guò)程中產(chǎn)生的混合料、下腳料、過(guò)渡料。依據(jù)GB 34330-2017標(biāo)準(zhǔn)，判定樣品屬于固體廢物。

案例6

1、主體材料分析：黑色顆粒的主要成分為ABS，部分黑色顆粒為ABS/PC共混物；白色顆粒的主要成分為ABS/PC共混物；綠色顆粒的主要成分為PC。

2、氣味分析：樣品有氣味，但無(wú)干擾刺、激性氣味，評(píng)級(jí)結(jié)果為5.0級(jí)。

3、重金屬、多溴聯(lián)苯和多溴二苯醚、鄰苯二甲酸酯等限用物質(zhì)分析結(jié)果滿足要求。

4、結(jié)論：樣品為廢塑料經(jīng)過(guò)加工處理后不同顏色、不同成分混雜的塑料粒子，樣品來(lái)源于不同生產(chǎn)工藝生產(chǎn)過(guò)程中產(chǎn)生的混合料、下腳料、過(guò)渡料。且氣味等級(jí)不滿足GB/T 40006.1-2021標(biāo)準(zhǔn)的要求，依據(jù)GB 34330-2017標(biāo)準(zhǔn)，判定樣品屬于固體廢物。

（以上內(nèi)容摘自2023年11月7日寧波ChinaReplas2023第28屆中國(guó)塑料回收和再生大會(huì)上的演講）
